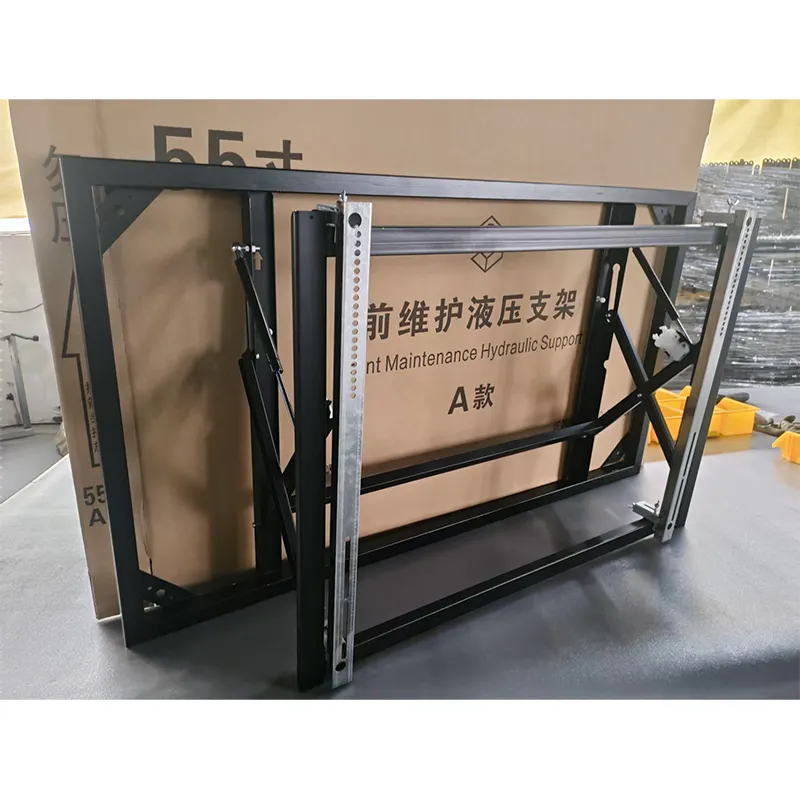

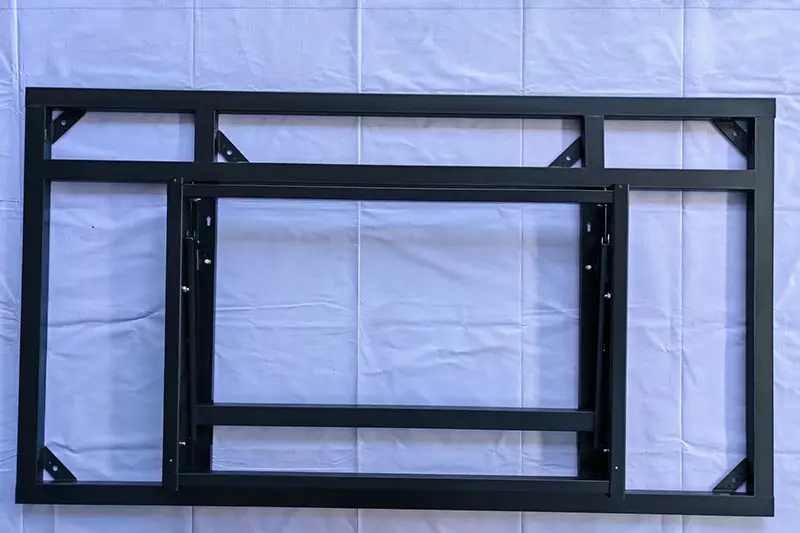

LCD 86인치 수직형 유압 브라켓

86인치 LCD 화면의 벽면 장착형 수직 설치를 위해 맞춤 제작된 LCD 86인치 수직 유압 브래킷은 2.5mm 두께의 강철판과 이중 유압 로드 시스템을 채택하고 4개의 후크 및 지지판 하중 지지 구조, 5개의 낙하 방지 잠금 장치 및 숨겨진 케이블 관리 공간이 통합되어 있습니다. 최대 부하 용량이 120kg인 유압식 피치 조정 및 신속한 분해를 지원하므로 대형 회의실, 지휘 센터, 디지털 전시실 등의 수직 스크린 설치 시나리오에 이상적입니다.

핵심 구조 및 재료

1. 메인 프레임:

두꺼워진 고강도 냉간 압연 강판과 강화 알루미늄 합금 기둥이 일체형으로 형성되어 변형 방지 성능과 향상된 내하중 능력을 제공합니다.

2. 유압 부품:

대형 스크린을 쉽게 들어올릴 수 있도록 안정적인 버퍼링과 균일하게 분산된 베어링 압력을 갖춘 긴 행정 산업용 유압 실린더

3. 행잉 플레이트 어셈블리:

86인치 스크린 전용으로 넓어진 VESA 수직 행잉 플레이트, 400×600 및 600×800을 포함한 주류 ​​홀 패턴과 호환 가능

4. 안전 구조:

우발적인 풀림을 방지하고 디스플레이 패널을 보호하기 위한 삼중 낙하 방지 잠금 장치와 미끄럼 방지 충격 흡수 고무 패드

5. 피팅 고정:

균일한 벽 응력과 견고한 설치를 위한 국가 표준 두꺼운 확장 볼트

제품 장점

1. 대형 화면을 위한 맞춤형 구조

86인치 수직 장착 전용으로 최적화된 기계적 설계로 범용 브래킷보다 안정적이고 잘 장착되며 안전합니다. 장기간 사용 후 변형을 방지하기 위해 주요 응력 지점에 강화 리브가 추가되었습니다.

2. 이중 유압 로드 - 노동력 절약 및 중복 안전

86인치 화면은 무겁습니다. 단일 유압 로드는 조정 중에 추가 힘이 필요하며 오일 누출이 발생하기 쉽습니다. 평행한 이중 로드는 균등하게 분산된 댐핑을 제공하여 쉽게 조정할 수 있습니다. 로드 중 하나가 오작동하는 경우에도 다른 로드가 더 높은 안전성을 제공할 수 있습니다.

3. 5중 낙하 방지 기능

메인 버클, 보조 잠금 장치, 리프트 방지 배플, 손으로 꼬아 만든 리프트 방지 나사 및 미끄럼 방지 고무 패드가 결합되어 있어 유동인구가 많은 상업 환경에 적합합니다.

4. 낮은 운영 및 유지관리 비용

도구가 필요 없는 스크린 제거: 안전 래치를 잠금 해제하고 핸드 나사를 비틀고 스크린을 위쪽으로 들어 올립니다.

측면 패널에 유지 관리 간격 확보: 스크린을 제거하지 않고도 후면 케이블을 유지 관리할 수 있습니다.

마그네틱 케이블 관리 부분: 도구 없이 케이블을 추가하거나 교체할 수 있습니다.

5. 높은 공간 활용도

벽걸이형 수직형 디자인으로 수평 공간을 최소화하여 복도, 로비, 엘리베이터 입구 등 좁은 공간에 적합합니다.

6. 넓은 적용 범위

컨퍼런스, 전시회, 쇼핑몰, 병원, 관공서, 라이브 스트리밍 스튜디오 및 기타 시나리오에 적용 가능합니다.

설치 단계(86인치 수직 장착 전용)

1. 벽 하중 용량을 확인하고 레벨로 수직 중심선을 보정하고 드릴링 위치를 표시합니다.

2. 구멍을 뚫고 두꺼워진 확장 볼트를 설치한 후 메인 베이스를 고정하여 수직성과 견고성을 확보합니다.

3. 86인치 화면 뒷면의 표준 구멍에 넓어진 VESA 걸이판을 장착합니다.

4. 스크린을 브래킷 클램핑 슬롯에 맞추고 천천히 걸어 놓습니다. 유압 시스템은 자동 베어링 및 버퍼링을 제공합니다.

5. 3중 낙하 방지 안전 잠금장치를 체결하고 헐거움 여부를 확인합니다.

6. 케이블을 수직 케이블 채널로 배열하고 높이와 피치 각도를 조정합니다.

7. 사용 전 전체 안정성 검사를 실시하십시오.

적용 가능한 시나리오

FAQ

Q1: 86인치 화면은 무겁다. 브라켓이 변형 없이 안정적으로 지지할 수 있나요?

답: 그렇습니다. 엄격한 내하중 테스트를 거쳤습니다. 본체는 주요 응력 지점에 보강 리브가 있는 2.5mm 두께의 강판을 사용하여 150kg의 정적 극한 하중에서도 변형이 발생하지 않습니다. 대부분의 주류 86인치 상업용 화면(Sony, Samsung, LG 등)의 무게는 55~70kg으로 설계 하중 제한보다 훨씬 낮습니다. 6개월마다 나사 조임 상태를 점검하는 것이 좋습니다.

Q2: 단일 로드에 비해 이중 유압 로드의 장점은 무엇입니까?

A: 두 가지 핵심 장점: ①균일한 감쇠: 무거운 86인치 스크린은 단일 로드의 높은 감쇠력을 요구하므로 조정 작업이 노동 집약적이고 오일 누출 위험이 증가합니다. 평행한 이중 로드는 보다 부드러운 작동을 위해 응력을 균등하게 분산시킵니다. ②중복 안전: 하나의 유압 로드가 고장나더라도 다른 하나는 여전히 기본 지원을 제공할 수 있으며, 이는 단일 로드 설계에서는 사용할 수 없는 안전 기능입니다.

Q3: 스크린을 제거하려면 도구를 사용해야 합니까?

A: 화면 분해 메커니즘에는 도구가 필요하지 않습니다. 안전 걸쇠를 뒤집고 리프트 방지 손나사를 비틀어 화면을 들어올리기만 하면 됩니다. 하지만 86인치 화면의 무게는 55~70kg이므로 두 명의 운영자를 적극 권장합니다. 케이블 유지 관리(예: HDMI 케이블 연결/분리)의 경우 측면 유지 관리 간격이 확보되어 화면 제거가 필요하지 않습니다.

Q4: 배선을 숨긴 후 새 케이블을 추가하는 방법은 무엇입니까?

A: 매우 편리합니다. 케이블 수납공간 커버는 자석으로 고정되어 있어 도구 없이 열 수 있습니다. 덮개를 당겨서 열고 전선을 안쪽으로 라우팅한 후 닫으면 케이블을 추가하거나 교체할 수 있습니다. 화면을 분해할 필요가 없습니다.

Q5: 86인치 스크린 설치에 적합한 벽면 유형은 무엇입니까?

A: 단단한 콘크리트 벽이나 단단한 벽돌 벽만 허용됩니다. 건식 벽체, 가벼운 강철 용골 벽 및 중공 블록 벽은 86인치 스크린의 무게를 안전하게 지탱할 수 없습니다. 제공된 두꺼운 확장 볼트는 콘크리트 및 견고한 벽돌 벽용으로 특별히 설계되었습니다. 벽 유형이 확실하지 않은 경우 전문적인 현장 검사를 수행하는 것이 좋습니다.

Q6: 실제 86인치 화면의 무게는 얼마나 되며, 설치자는 몇 명이나 필요한가요?

A: 대부분의 주류 86인치 상업용 스크린의 순중량은 55~70kg입니다. 벽면 베이스는 한 사람이 장착할 수 있으며, 스크린을 걸려면 두 명의 작업자(스크린을 잡고 있는 작업자 한 명, 후크를 정렬하는 작업자 한 명)가 필요합니다. 부상을 방지하려면 리프팅 장비나 기계를 사용하는 것이 좋습니다.
