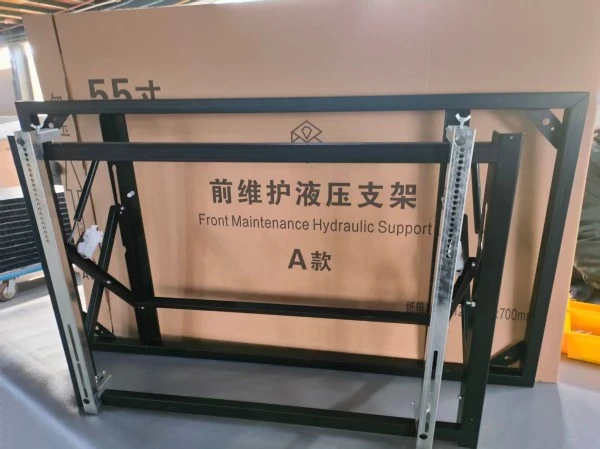

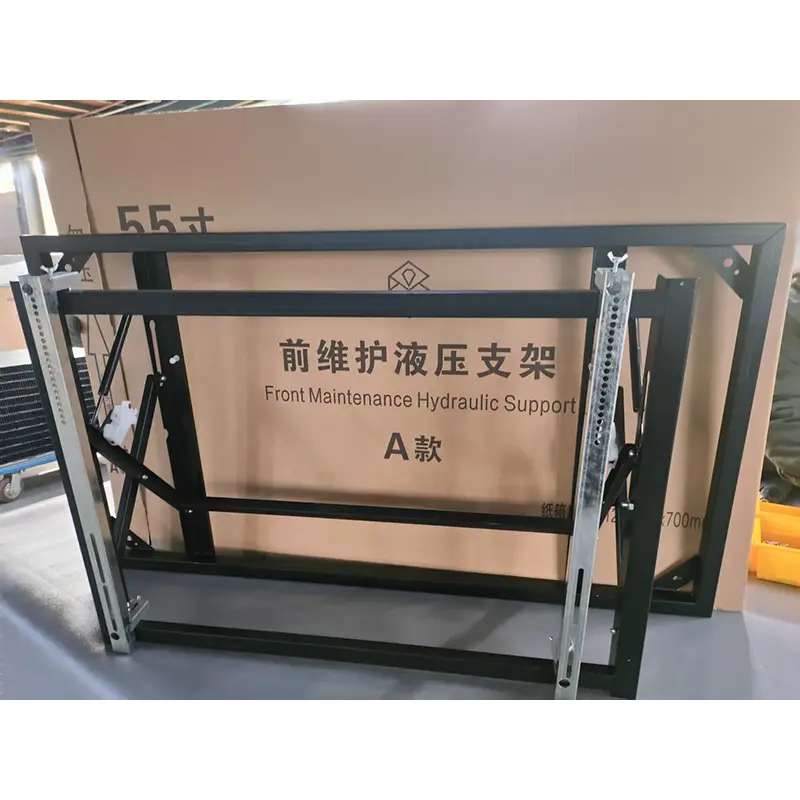

49인치 비디오 월 브래킷

이 모듈형 마운팅 시스템은 49인치 LCD 비디오 월 패널 전용으로 설계되었으며, 여러 화면을 지원하여 대형 디스플레이 월을 형성합니다. 46인치 버전에 비해 49인치 패널은 무게가 더 나가고(각각 20~30kg) 베젤이 더 얇아 브래킷 부하 용량과 미세 조정 정밀도에 대한 요구 사항이 더 높습니다. 두꺼워진 프로파일과 광범위한 미세 조정 메커니즘으로 구성된 브래킷은 대형 비디오 월의 장기적인 평탄도와 안정성을 보장합니다. 고급 회의실, 브랜드 전시장, 지하철 정보 스크린, 대규모 이벤트 및 기타 시나리오를 위한 배경벽에 이상적입니다.

재료 및 구조적 사양

계약업체가 이 특수 49인치 브래킷을 선택하는 이유는 무엇입니까?

제품 장점

1. 초슬림 베젤 49인치 패널의 정밀한 간격 조정

49인치 패널은 일반적으로 46인치 패널보다 베젤이 더 얇고 접합 오류에 더 민감합니다. 광범위한 다차원 미세 조정(수직, 수평, 전후 및 기울기 조정) 기능을 갖춘 브래킷은 0.5~1.2mm의 간격을 안정화하여 매끄럽고 분할 없는 시각 효과를 제공합니다.

2. 장기 정착에 대한 높은 부하 용량

단일 패널의 무게는 최대 30kg에 달하며 일반 브래킷은 반년을 사용하면 상단이 앞으로 기울거나 하단이 처지는 경향이 있습니다. 다중 지점 분산 하중 구조와 하단 하중 지지 지지대를 채택한 이 브래킷은 80kg 이상의 안전한 하중 용량을 제공합니다. 지진 및 진동 시뮬레이션 테스트를 통과했으며 7×24시간 연속 작동에도 안정적인 구조를 유지합니다.

3. 수평 및 수직 혼합 설치로 유연한 레이아웃

임의의 행 및 열 조합(2×2, 3×3, 3×4, 1×5 등) 및 혼합 수평/수직 매트릭스 레이아웃을 지원합니다. 플로어 스탠딩 버전은 벽에 드릴링이 필요하지 않으며 대리석 벽, 유리 칸막이 및 임시 설치에 적합합니다.

4. 독립적인 유지 관리 및 빠른 단일 패널 제거

독립적인 클램핑 설계로 각 49인치 패널을 개별적으로 고정합니다. 결함이 있는 패널 교체 및 후면 배선 유지 관리에는 인접한 스크린을 분해할 필요가 없습니다. 1인 작업으로 유지 관리 시간이 70% 단축됩니다.

5. 깔끔하고 규정에 맞는 레이아웃을 위한 숨겨진 배선

전원 케이블(강전류)과 HDMI/이더넷 케이블(약전류)을 분리하기 위해 브래킷 측면과 후면에 독립된 케이블 홈통이 마련되어 있어 신호 간섭을 피하고 화재 안전 및 보안 검사 표준을 충족합니다.

6. 다양한 벽 유형에 대한 이중 장착 모드

• 벽걸이형: 콘크리트 및 단단한 벽돌 벽의 경우 표준 M10 확장 볼트 포함

•플로어 스탠딩: 활동 센터, 임시 전시장, 대리석 벽 등 천공이 불가능한 위치를 위한 옵션 베이스

설치 단계

두 명의 작업자가 필요합니다. 4개 패널 세트를 설치하는 데 대략 2~2.5시간이 소요됩니다.

1. 계획 설계

패널 수량(예: 3×4 레이아웃)을 기준으로 브래킷 치수를 결정하고 벽이나 바닥에 위치 선을 표시합니다.

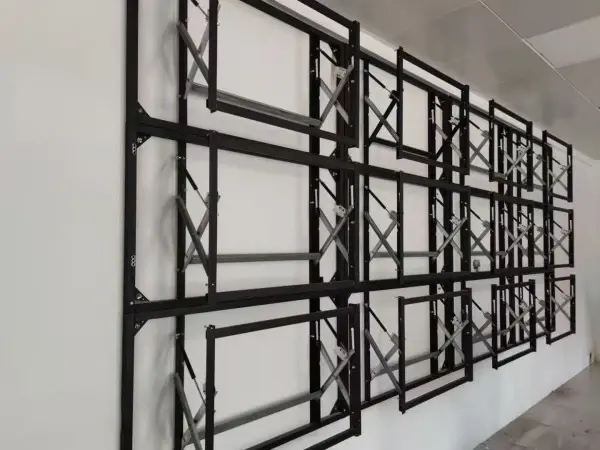

2. 메인 프레임 설치

(1) 벽걸이형: M10 확장 볼트를 사용하여 600mm 이하 간격으로 벽에 고정된 수평 빔(행당 1개)을 설치합니다.

(2) 플로어 스탠딩: 왼쪽 및 오른쪽 기둥과 하단 십자 버팀대를 장착하고 M12 확장 볼트로 바닥에 고정하고 대각선 버팀대로 기둥을 강화합니다.

3. 행잉 플레이트 사전 설치

미세 조정된 행잉 플레이트를 49인치 패널 뒷면의 VESA 구멍에 고정하여 수평 정렬을 보장합니다.

4. 마운트 패널

맨 아래 줄부터 시작하여 걸이형 플레이트 후크를 빔 슬롯에 맞춘 다음 가이드 경사면을 따라 슬라이드하고 하단 걸쇠를 고정합니다.

5. 정밀한 미세 조정

균일한 간격과 평평한 패널 표면을 얻으려면 제공된 육각 렌치로 잭 나사를 조정하십시오.

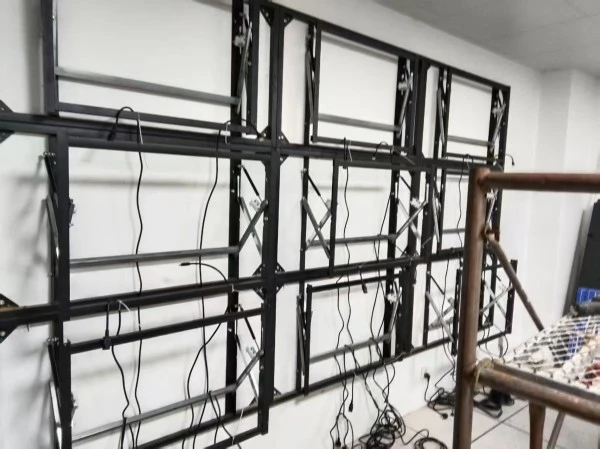

6. 케이블 관리

각 패널 뒤에 전용 케이블 타이 지점을 사용하여 측면 케이블 홈통을 따라 와이어를 배선합니다.

7. 최종 잠금

모든 장치의 잠금 너트를 조이고 전반적인 평탄도를 검사합니다.

응용 시나리오

제품 선택 차트

FAQ

Q1: 49인치 비디오 월 브래킷을 곡선 접합용으로 제작할 수 있나요?

A: 표준 모델은 평면 접합용입니다. 주변 전시 스크린에 맞춤형 곡선 어댑터를 사용할 수 있습니다. 요청 시 반경 매개변수를 제공하세요.

Q2: 화면 레이아웃을 자유롭게 조정할 수 있나요?

답: 그렇습니다. 모듈식 구조는 사용자 정의 가능한 행과 열의 유연한 조합을 지원합니다.

Q3: 단일 패널을 제거하면 전체 비디오월의 안정성에 영향을 미치나요?

A: 독립적인 클램핑 설계로 한 패널을 별도로 분해해도 나머지 구조를 방해하지 않습니다.

Q4: 미세 조정 후 조정된 간격이 얼마나 오랫동안 일관되게 유지됩니까?

A: 일반적인 사용 시 잠금 너트는 재조정 없이 6개월 동안 간격 정밀도를 유지합니다. 6개월마다 검사하는 것이 좋습니다.

Q5: 벽걸이형과 바닥 고정형 중 어느 것이 더 안정적입니까?

A: 둘 다 동일한 구조적 강도를 가지고 있습니다. 선택은 벽 상태에 따라 다릅니다.

•콘크리트/단단한 벽돌 벽: 벽걸이형(저렴한 비용)

• 유리/대리석/경강 용골 벽: 바닥에 세워짐(벽 손상 없음)

•임시 및 이동식 설치: 플로어 스탠딩(조립 및 분해 반복)
