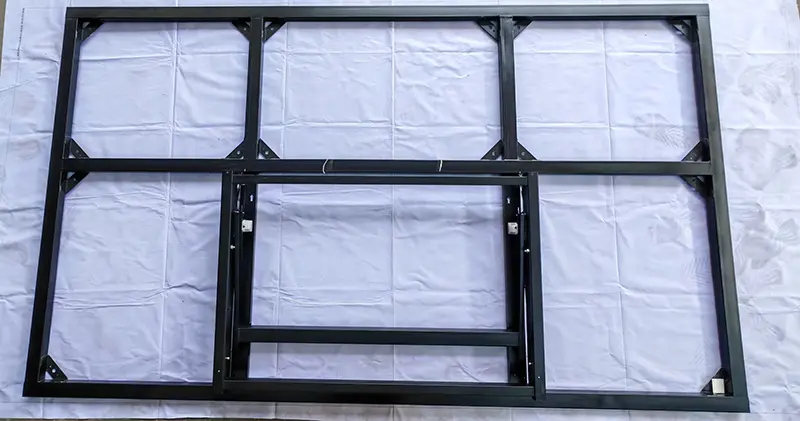

LCD 100인치 수직형 유압 브라켓

LCD 100인치 수직 유압 브래킷은 100인치 LCD 대형 화면(102/105인치 모델과도 호환 가능)용으로 설계된 초강력 지지 시스템입니다. 98인치 이하 화면용 브래킷과 달리 100인치 화면만 설치하면 일반적으로 무게가 130kg이 넘고 높이는 거의 2.2m에 달하므로 벽 장착만으로는 안전하게 지탱할 수 없습니다. 이 제품은 보조 벽 하중 지지와 바닥 지지를 결합한 하이브리드 구조가 특징입니다. 대부분의 수직 하중은지면으로 전달되는 반면 벽은 기울어짐을 방지하고 위치를 고정하는 역할만 합니다.

재료 및 장인정신

1. 메인 프레임:

두꺼워지고 넓어진 냉간 압연 강판에 보강 리브가 있어 변형 없이 더 높은 하중 용량과 비틀림 저항을 제공합니다.

2. 유압 시스템:

산업 등급 이중 유압 댐핑 구성 요소는 균일한 지지력, 부드러운 리프팅 및 조용한 버퍼링을 제공합니다.

3. 행잉 플레이트 어셈블리:

대형 디스플레이용 표준 장착 구멍과 호환되는 100인치 화면용 맞춤형 확장 VESA 수직 행잉 플레이트입니다.

4. 안전 보호:

여러 개의 낙하 방지 래치와 미끄럼 방지 충격 흡수 고무 패드가 우발적인 낙하를 방지합니다.

5. 피팅 고정:

국가 표준에 따라 두꺼워지고 길어진 확장 볼트로 벽 응력을 고르게 분산시켜 더욱 견고한 설치가 가능합니다.

제품 장점

1. 거대한 스크린에 맞게 맞춤화되었습니다.

100인치 수직 장착 전용으로 최적화되었으며 범용 브래킷보다 더 안정적이고 잘 맞습니다.

2. 노동 절약형 유압 시스템:

화면과 포트를 보호하기 위한 손쉬운 조정.

3. 낮은 유지 비용:

전문 기술자 없이도 작동이 가능한 빠른 분해 설계.

4. 공간 절약:

최소한의 수평 설치 공간으로 벽에 꼭 맞는 수직 디자인으로 로비, 복도 및 전시장에 이상적입니다.

5. 넓은 적용성:

컨퍼런스, 전시회, 쇼핑몰, 병원, 관공서, 미디어 산업 등에 적합합니다.

기존 브라켓과의 운영 및 유지관리 비용 비교

벽 요구 사항 및 설치 사양

중요한 안전 경고

100인치 화면의 무게는 90kg이 넘습니다. 벽 유형이 부적절하면 화면이 떨어져 재산 손실과 부상을 초래할 수 있습니다.

허용되는 벽 유형(모든 요구 사항을 동시에 충족해야 함)

금지된 벽 유형(설치가 엄격히 금지됨)

필수 도구 및 설치자 수

설치 단계

1. 벽 검사: 벽이 견고한 콘크리트 또는 적합한 두께의 벽돌인지 확인합니다.

2. 위치 지정 및 표시: 레이저 레벨을 사용하여 수직 중심선을 그리고 8개의 드릴링 지점을 표시합니다.

3. 드릴링 및 구멍 청소: 전기 망치로 깊이≥100mm에 구멍을 뚫고 잔해물을 제거한 다음 M10 확장 튜브를 삽입합니다.

4. 베이스 고정 : 벽면 베이스를 장착하고 확장 볼트 8개를 단계별로 조여 수직을 확인합니다.

5. VESA 행잉 플레이트 설치: 넓어진 VESA 플레이트를 100인치 스크린 뒷면에 부착합니다. (홀 패턴 600×400, 800×600, 900×600 호환)

6. 스크린 걸기 준비: 유압봉과 안전 걸쇠를 검사합니다. 리프팅 플랫폼을 설치 높이로 조정하십시오.

7. 스크린 장착: 두 명의 작업자가 스크린을 들어올리고 한 명의 작업자는 후크를 안내하여 베이스 슬롯에 맞춰 천천히 내립니다.

8. 안전 걸쇠 잠금: 메인 버클, 측면 안전 잠금 장치, 손으로 꼬아 만든 기울임 방지 나사를 순서대로 조입니다.

9. 케이블 관리 및 조정: 케이블을 자기 케이블 수납공간에 배치하고 기울기 각도를 최적의 보기 위치로 조정합니다.

10. 최종 점검: 스크린을 흔들어 헐거움이 없는지 확인하고 모든 걸쇠를 확인합니다.

적용 가능한 시나리오

기업 사무실

대형 회의실 스크린, 프런트 데스크 환영 디스플레이, 기업 문화 디스플레이 벽

상업용 디스플레이

쇼핑몰 광고 화면, 브랜드 전시 데모 화면, 매장 디지털 포스터 화면

정부 및 공공 서비스

정부청사 정보공개화면, 병원 안내화면, 전시장 안내화면

미디어 및 라이브 스트리밍

짧은 비디오 라이브 스트리밍을 위한 수직 대형 스크린, 셀프 미디어 콘텐츠 디스플레이, 스튜디오 정보 스크린

교육 및 훈련

캠퍼스 게시판 화면, 교육실 데모 화면, 교육 기관용 대화형 디스플레이

FAQ

Q1: 이 100인치 수직 브래킷의 최대 적재 용량은 얼마입니까?

A: 두꺼워지고 넓어진 강철판과 이중 유압 지지대로 제작되어 최대 하중은 130kg에 달하며 모든 유형의 100인치 대형 스크린의 무게를 완전히 지탱합니다.

Q2: 무게 중심이 앞으로 이동하기 때문에 수직 장착형 100인치 화면이 앞으로 기울어지나요?

A: 후방 오프셋 행잉 플레이트가 있는 특수 후방 편향 중력 구조를 채택하여 하중을 안쪽으로 이동시켜 앞쪽으로 기울어짐과 가장자리 뒤틀림을 제거합니다.

Q3: 수직 설치 후 스크린과 벽 사이의 거리는 얼마나 됩니까?

A: 벽 간격이 60mm~85mm에 불과해 초박형이며 공간 절약형으로 깔끔하고 미니멀한 외관을 자랑합니다.

Q4: 브래킷은 운송 중에 변형되기 쉽나요?

A: 통합된 스탬프 구조 부품, 완전 강화 포장 및 모서리 하드 보호 기능을 갖추고 있으며 운송 중 변형을 방지하기 위한 강력한 압축 및 낙하 저항 기능을 갖추고 있습니다.

Q5: 케이블을 숨기고 나중에 새 전선을 추가하는 방법은 무엇입니까?

A: 브래킷에는 HDMI 케이블 4개, 전원 코드 2개, 네트워크 케이블 2개를 보관할 수 있는 내장형 자기 케이블 수납공간(60cm W×120cm H×4cm D)이 함께 제공됩니다. 덮개는 자석으로 부착되어 있으며 도구를 사용하지 않고도 열 수 있습니다. 케이블을 추가하거나 교체하려면 덮개를 당겨서 열고 새 케이블을 안에 넣은 다음 덮개를 닫으십시오. 화면을 제거할 필요가 없습니다.

Q6: 수평으로 장착할 수 있나요? 수평 레벨 조정을 지원합니까?

A: 이 모델은 수직 화면 중력 분포에 최적화된 구조로 수직 장착만 지원합니다. 수평 및 수직 방향 전환이 필요한 경우 회전 브래킷을 구입하십시오. 수평 정렬의 경우: 베이스 설치 중에 레이저 레벨을 사용하여 교정합니다. 스크린 장착 후 미세한 수평 조정(±2°)이 가능합니다.

Q7: 브래킷은 충격에 강하고 지진이 발생하기 쉬운 지역에 적합합니까?

A: 진도 8의 지진 주파수를 시뮬레이션하는 진동 테스트를 통과했으며 화면이 떨어지거나 걸쇠가 느슨해지지 않았습니다. 6중 안전 잠금 장치 설계의 리프트 방지 배플과 미끄럼 방지 고무 패드는 특히 진동 환경에 최적화되어 있습니다. 일본, 대만, 칠레, 터키, 미국 캘리포니아 등 지진 발생 지역에 적용 가능합니다.
