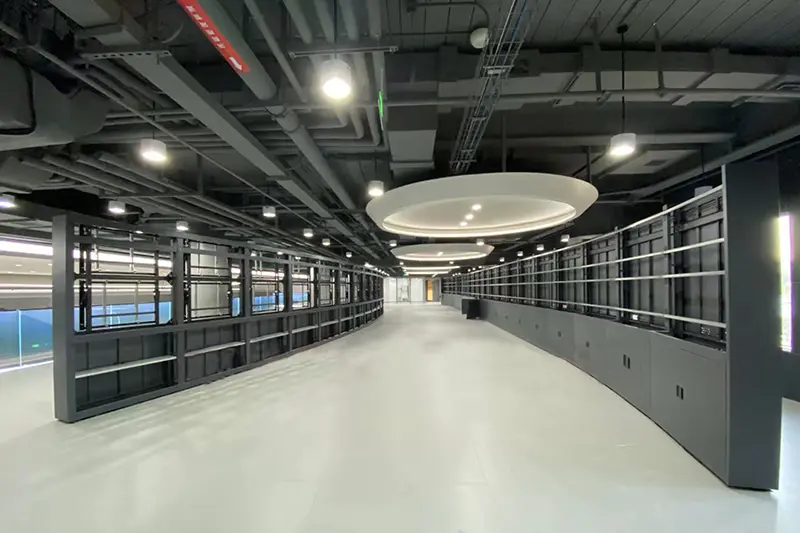

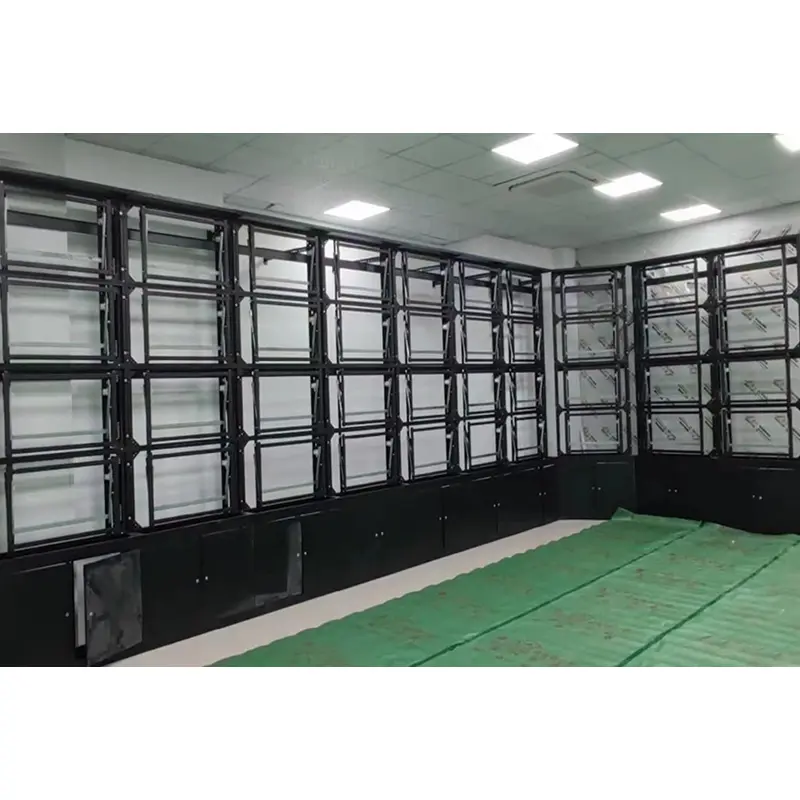

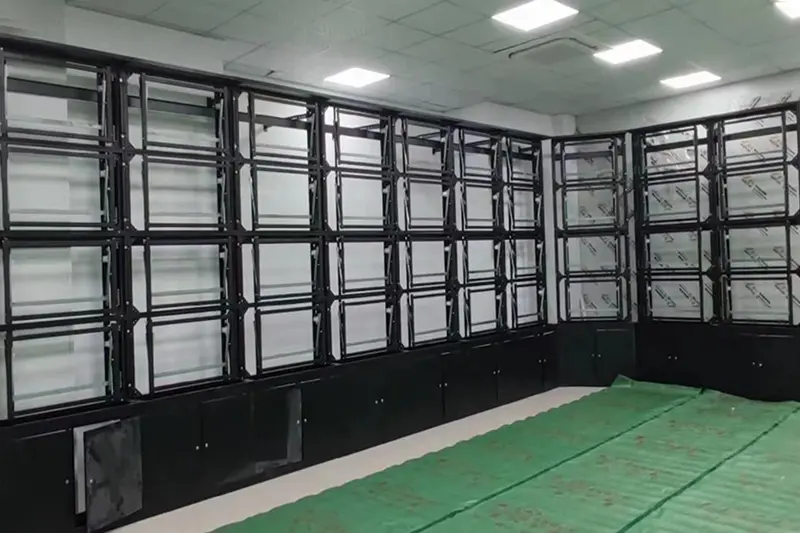

55인치 비디오 월 브래킷

55인치 비디오 월 브래킷은 완벽한 시각적 정렬을 달성하도록 설계된 정밀 설치 시스템입니다. 55인치 좁은 베젤 디스플레이 장치는 솔기 균일성에 매우 민감합니다. 표준 마운트는 조정 후 스프링백이 발생하거나 온도 변동으로 인해 위치가 이동하는 경우가 많습니다. 이 제품은 듀얼 너트 풀림 방지 미세 조정 메커니즘을 갖추고 있어 ±10mm(수직 및 수평) 및 ±6mm(깊이)의 조정 범위를 제공합니다. 촉각적이고 정밀한 제어 기능을 제공하며 일단 잠기면 드리프트가 전혀 발생하지 않도록 보장합니다. TV 스튜디오 배경, 박물관의 대규모 디지털 아트 디스플레이, 플래그십 스토어 벽면과 같이 원활한 시각적 효과를 요구하는 고급 상업용 애플리케이션에 이상적으로 적합합니다.

55인치 비디오월에 특수 브래킷이 필요한 이유

제품 장점

✅무거운 하중 호환: 두꺼운 프로파일과 강화 리브는 49인치 브래킷보다 단일 지점 하중 용량이 30% 더 높으며 장기간 사용 후에도 침전 현상이 없습니다.

✅안정적인 접합 간격: 잠금 너트와 쌍을 이루는 각 패널의 독립적인 잠금 장치는 온도 변화와 사소한 진동으로 인한 변위를 방지합니다.

✅높은 설치 허용 오차: 크로스 빔에 사전 설치된 수평 버블 레벨과 후크 입구의 가이드 슬로프를 통해 한 사람이 무거운 55인치 패널을 쉽게 장착할 수 있습니다.

✅넓은 호환성: VESA 600×400mm 및 800×400mm 구멍 패턴을 지원하며 주류 브랜드의 55인치 비디오 월 패널과 호환됩니다.

✅뛰어난 내후성: 반실외 배치를 위한 실외 등급 분말 코팅.

재료 및 구조적 사양

46인치 & 49인치 브라켓 주요 비교

핵심 기능

1. 무거운 55인치 패널에 맞게 맞춤 제작된 견고한 내압 프레임

메인빔은 2.8mm 냉연강판을 채택하고, 기둥 단면은 60×40mm(49인치 브라켓 대비 단면적 30% 확대)로 넓어졌다. 실제 패널 중량은 25~35kg에 불과하지만 단일 패널 하중 ≥80kg에 맞게 설계되어 장기간 매달아도 구부러짐, 비틀림 또는 침하가 없이 충분한 안전 여유를 제공합니다.

2. 반동 방지 잠금 기능을 갖춘 고정밀 6방향 미세 조정

수직 및 수평 조정 범위는 ±10mm, 전후 조정 ±6mm에 달하며 46인치 및 49인치 모델보다 우수합니다. 이중 풀림 방지 너트 구조는 잠금 후 명확한 조정 피드백과 제로 드리프트를 제공합니다. -10℃~50℃의 온도 변화나 작은 진동에도 접합 간격이 장기간 안정적으로 유지됩니다.

3. 대형 패널의 비틀림을 방지하는 비틀림 방지 보조 후크

55인치 높이의 패널은 자체 무게로 인해 수평으로 비틀리는 경향이 있어 간격 높이가 고르지 않게 됩니다. 각 패널 뒷면에 2개의 측면 스토퍼를 설치하여 비틀림을 완벽하게 방지하고 접합 간격의 양쪽 끝 높이 차이가 0.3mm 이하로 보장됩니다.

4. 이중 장착 모드: 벽걸이형 및 바닥 스탠딩

• 벽걸이형: 콘크리트 및 단단한 벽돌 벽의 경우 M12 확장 볼트로 고정(46/49인치 브래킷에 사용되는 M10 볼트보다 큼)

• 플로어 스탠딩: 기둥이 바깥쪽으로 기울어지는 것을 방지하기 위한 견고한 조절식 풋 패드 및 하단 크로스 타이 로드가 옵션으로 장착되어 벽 드릴링을 사용할 수 없는 위치에 적합합니다.

5. 1인 작업이 가능한 빠른 분해 유지보수 설계

가이드 슬로프가 있는 이중 상부 및 하부 후크는 행잉 플레이트와 크로스 빔을 연결합니다. 패널은 10mm 위로 들어올린 다음 바깥쪽으로 당기면 제거할 수 있으며, 작업자 한 명이 작업할 수 있습니다. 편리한 케이블 연결 및 분리를 위해 유지 관리 구멍이 브래킷 후면에 예약되어 있습니다.

6. 반실외 시나리오를 위한 실외 등급 내후성

실외용 분말 코팅은 120시간 염수 분무 테스트(일반 브래킷의 경우 72시간)를 통과합니다. 교통정보 키오스크, 옥외 광고 스크린, 경기장 처마 등 반실외 공간에 적용 가능하며 녹 및 퇴색에 강합니다.

설치 단계

두 명의 작업자가 필요합니다. 4패널 세트 설치 시간은 2.5~3시간 정도 소요됩니다(무게가 무거워서 작은 사이즈보다 30% 더 오래 걸립니다).

1. 현장조사

벽 치수를 측정하고 벽 유형(콘크리트/단단한 벽돌/경량 벽)을 확인하고 레이아웃 계획(예: 3×3)을 결정하고 프레임 장착 위치를 표시합니다.

2. 메인 프레임 고정

•벽걸이형: M12 확장 볼트를 사용하여 600mm 이하 간격으로 벽에 고정된 수평 빔(행당 하나)을 설치합니다.

•플로어 스탠딩: 왼쪽 및 오른쪽 기둥과 하단 십자 버팀대를 장착하고 M12 확장 볼트로 바닥에 고정하고 대각선 버팀대로 기둥을 강화합니다.

레벨 게이지를 사용하여 수평 및 수직 레벨을 반복적으로 교정하여 안정적인 베이스를 보장합니다.

3. 행잉 플레이트 사전 조립

55인치 패널 뒷면의 VESA 구멍(600×400 또는 800×400)에 미세 조정 행잉 플레이트를 부착하고 플레이트를 수평으로 유지합니다.

4. 패널을 하나씩 장착

맨 아래 줄부터 시작하여 가이드 슬로프를 통해 패널 후크를 빔 슬롯에 밀어넣고 하단 래치를 고정합니다. 무거운 55인치 패널을 들어올리고 후크를 정렬하는 작업에는 두 명의 작업자가 권장됩니다.

5. 정밀한 미세 조정

제공된 육각 렌치를 사용하여 6방향 잭 나사(수직/수평/전후)를 조정하고 비틀림 방지 스토퍼를 사용하여 대상 접합 간격이 0.5mm 이하인 수평 간격을 보장합니다.

6. 케이블 관리

측면 케이블 홈통을 따라 전선을 배선하고 강전류 케이블과 약전류 케이블을 분리하고 향후 유지 관리를 위해 후면 유지 관리 구멍을 활용합니다.

7. 최종 잠금

모든 장치의 이중 풀림 방지 너트를 조이고 전반적인 안정성을 완전히 검사하십시오.

8. 전원 켜짐 테스트

전원 켜기 및 디버그 디스플레이 효과; 접합 성능이 요구 사항을 충족하면 사용됩니다.

애플리케이션 시나리오 및 권장 구성

FAQ

Q1: 장착 후 패널의 수평 레벨을 개별적으로 조정할 수 있나요?

답: 그렇습니다. 각 패널의 행잉 플레이트는 수직 및 수평 미세 조정을 통해 독립적으로 설계되었습니다. 설치 후에도 잭 나사를 통해 위치를 수정할 수 있습니다.

Q2: 접합 치수를 현장 조건에 따라 맞춤 설정할 수 있나요?

A: 모듈식 구조는 행과 열의 자유로운 조합을 지원하여 프로젝트 요구에 따라 모든 크기의 비디오월 매트릭스를 구축합니다.

Q3: 55인치 비디오월 브래킷이 장기간 매일 사용하면 변형되거나 헐거워지나요?

A: 고급 강철 소재에 보호 코팅을 더해 일반적인 실내 조건에서 구조적 변형과 헐거움을 방지합니다.

Q4: 설치에 필요한 도구는 무엇입니까?

A: 임팩트 드릴/전기 해머(12mm 및 14mm 드릴 비트), 레벨 게이지, 8~10mm 개방형 렌치, 4mm/5mm 육각 렌치, 줄자, 마커 펜.

Q5: 55인치 브래킷을 49인치/46인치 브래킷과 바꿔서 사용할 수 있습니까?

A: 교환은 권장되지 않습니다. 55인치 패널은 무게가 30% 더 무겁고 높이는 약 15cm 더 크며 무게 중심도 달라졌습니다. 이 브래킷은 더 두꺼운 메인 빔(2.8mm 대 2.0mm), 더 넓은 기둥 단면적(60×40mm 대 50×30mm), 더 넓은 조정 범위(±10mm 대 ±6mm) 및 M12 확장 볼트(M10 대비) 등의 타겟 업그레이드를 특징으로 합니다. 전용 모델을 적극 권장합니다.
