LCD 비디오 월 마운트

LCD 비디오 월 마운트는 LCD 비디오 월용으로 특별히 설계된 모듈식 금속 지지 시스템으로, 보안 모니터링, 컨퍼런스 센터, 상업 광고 및 교통 지휘 센터를 포함한 다중 스크린 접합 시나리오에 널리 적용됩니다. 정밀한 미세 조정 메커니즘을 갖춘 고강도 냉간 압연 강판으로 제작되어 벽걸이형 및 바닥 설치형 설치를 지원하며, 각 패널을 독립적으로 조정하여 균일한 접합 간격과 평평한 전체 표면을 보장합니다. 제조사에서 직접 공급하며, OEM 맞춤형 제작도 가능합니다.

세 가지 핵심 엔지니어링 문제점 해결

1. 고르지 못한 접합 간격 - 6방향 미세 조정, 최소 간격 최대 0.5mm

2. 장기 처짐 - 하단 하중 지지 브래킷 + 다점 힘 베어링, 8년 이내에 변형 없음

3. 유지보수가 까다롭다 - 단일 패널 단독 분해, 90초 이내 교체

모델 선택 가이드

LCD 비디오 월마운트를 선택하는 이유는 무엇입니까?

1. 정확한 접합 간격 제어를 위한 6방향 미세 조정

설치 후 트리밍을 위한 수직, 수평 및 전후 6방향 조정 메커니즘을 갖추고 있습니다. 벽 천공 오류가 ±5mm라도 접합 간격을 0.5~1.5mm(스크린 베젤 두께에 따라 다름)로 좁힐 수 있습니다.

조정 범위:

• 수직: ±8mm

•수평: ±8mm

•앞뒤:±5mm

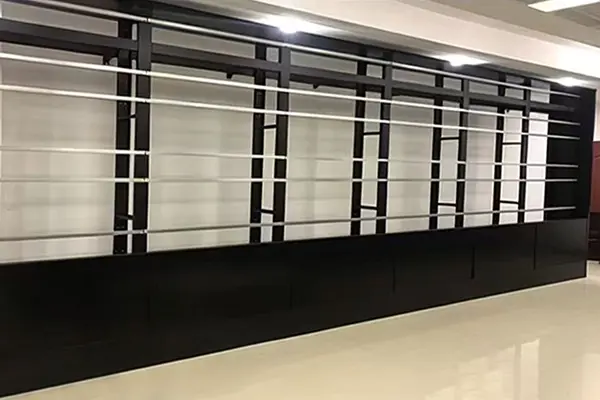

2. 유연한 레이아웃을 위한 모듈형 프레임

정밀 위치 지정 래치가 있는 분할 조립 프레임은 다음을 지원합니다.

•단일 행 가로 레이아웃(1×N)

•다열 매트릭스 레이아웃(M×N)

•세로화면 접합(디지털 사이니지용)

•가로 및 세로 레이아웃 혼합

최대 단일 컬럼 높이: 4m(약 46인치 패널 6개/55인치 패널 4개)

여러 열 세트를 나란히 배치하여 무제한 수평 확장 가능

3. 손쉬운 유지 관리를 위한 독립적인 분해

각 패널은 별도의 후크로 고정됩니다. 잘못된 패널 교체 또는 후면 배선 검사의 경우:

✅인접한 스크린을 분해할 필요가 없습니다.

✅90초 안에 1인 분해 가능

✅전체 벽 안정성에 영향 없음

4. 하단 로드 브래킷으로 처짐 방지

단일 55인치 패널의 무게는 최대 35kg입니다. 일반 마운트는 후면 걸이에만 의존하므로 장기간 사용하면 앞으로 기울어지고 바닥이 처지기 쉽습니다.

이 마운트는 하단 하중 브래킷을 추가하여 패널 무게를 크로스 빔에 분산시키며, 안전한 단일 패널 하중 용량은 80kg이고 8년 이내에 변형이 없습니다.

5. 깔끔한 외관을 위한 숨겨진 케이블 관리

분리된 강전류 및 약전류 배선을 위해 프레임에 예약된 전용 케이블 라우팅 채널:

HDMI 케이블, 네트워크 케이블 및 전원 코드가 완전히 포함되어 있습니다.

비디오월 전면에 전선이 노출되지 않음

화재 통제 및 보안 검사 기준 준수

6. 모든 벽 유형에 맞는 이중 설치 모드

기술적인 매개변수

설치 단계(참고용으로 벽걸이형)

2명의 근로자가 필요합니다. 4패널 비디오월은 약 2시간이 소요됩니다.

벽걸이 설치 단계

1. 측정 및 위치 지정: 접합 레이아웃 도면에 따라 벽에 드릴링 위치를 표시하고 레벨 게이지로 보정합니다.

2. 가로빔 고정: M10/M12 확장 볼트를 사용하여 간격이 600mm 이하인 수평 가로빔(행당 1개)을 설치합니다.

3. 행잉 플레이트 사전 설치: 미세 조정 행잉 플레이트를 스크린의 후면 VESA 구멍에 고정하고 수평 정렬을 보장합니다.

4. 스크린 장착: 맨 아래 줄부터 시작하여 스크린 후크를 크로스 빔 슬롯에 밀어 넣고 래치를 고정합니다.

5. 접합 간격 미세 조정: 육각 렌치로 6방향 잭스크류를 조정하여 간격을 1.0mm 이하로 좁힙니다.

6. 케이블 관리: 모든 케이블을 와이어 홈통으로 라우팅하고 풀림 방지 나사를 조입니다.

7. 전원 켜기 테스트: 영상 연속성을 확인하고 확인 후 사용합니다.

플로어 스탠딩 설치 단계

1. 기둥 조립: 왼쪽 및 오른쪽 기둥을 하단 십자 버팀대로 연결하고 조절 가능한 발 패드를 설치합니다.

2. 레벨 조정: 높이 조정을 위해 풋 패드를 회전하고 레벨 게이지로 보정합니다.

3. 대각선 버팀대 추가 : 보강을 위해 높이 2m 이상에 대한 필수 대각선 버팀대

4. 스크린 장착: 벽 장착 절차의 3~5단계를 따르세요.

5. 최종 잠금 : 모든 연결 볼트를 조이고 전원을 켜서 테스트합니다.

적용 가능한 시나리오

기존 마운트와의 비교

FAQ

Q1: 이 마운트는 어떤 크기의 비디오월 패널에 적합합니까?

A: 주류 46", 49" 및 55" 비디오 월 패널과 호환됩니다. 다른 크기(43", 65")의 경우 당사의 전용 모델을 확인하거나 맞춤화를 위해 문의하십시오.

Q2: 부분적으로 결함이 있는 패널을 교체하는 것이 번거롭나요?

A: 독립형 걸이 설계로 전체 비디오월의 안정성에 영향을 주지 않고 단일 패널을 별도로 분해할 수 있습니다.

Q3: 마운트가 곡선형 LCD 접합 패널에 맞을 수 있나요?

A: 표준 비디오 월 마운트는 평면 구조입니다. 곡선형 LCD 패널에는 곡선형 어댑터가 필요합니다. 맞춤형 곡선 암 처리를 위해 곡률 반경과 접합 라디안을 제공합니다.

Q4: 최대 화면 로드 용량과 안전율은 얼마입니까?

A: 설계된 단일 패널 하중 용량: 80kg(파괴 테스트 하중≥160kg), 안전 계수≥2.0. 가장 무거운 주류 55인치 패널은 약 30kg, 65인치에서 최대 45kg으로 둘 다 설계 한계보다 훨씬 낮습니다. 설치하기 전에 벽이나 바닥의 실제 하중 용량을 확인하십시오.

Q5: 벽걸이형과 바닥 설치형 중에서 어떻게 선택하나요?

에이:

•콘크리트/단단한 벽돌벽→벽걸이형(저비용, 공간절약형)

•유리/대리석/경강 용골벽(천공 불가)→바닥설치(장식손상 없음)

•다중 모바일 사용→이동식 트롤리 마운트(캐스터 포함)

Q6: 다른 브랜드(삼성/LG/BOE)의 화면과 호환됩니까?

답: 그렇습니다. VESA 장착 구멍은 200×200mm ~ 800×600mm를 커버하며 시중에서 판매되는 46~55인치 상업용 비디오 월 패널의 95% 이상과 호환됩니다. 특수 구멍 패턴에 대해 어댑터 플레이트 또는 맞춤형 가공이 가능합니다.

왜 우리를 선택합니까?

•10년 이상의 비디오 월마운트 제조 경험

•ISO9001:2015 품질경영시스템 인증

•자체 판금 가공, 분사, 조립을 모두 갖춘 자체 소유 공장

•수출 경험 : 유럽, 미국, 동남아, 중동 등 30여 개국에 판매된 제품

•맞춤화 기능: 3D 도면 확인을 통한 전체 프로세스 OEM/ODM 지원

•애프터서비스 보장: 24시간 이내 응답, 48시간 이내 솔루션 제공
