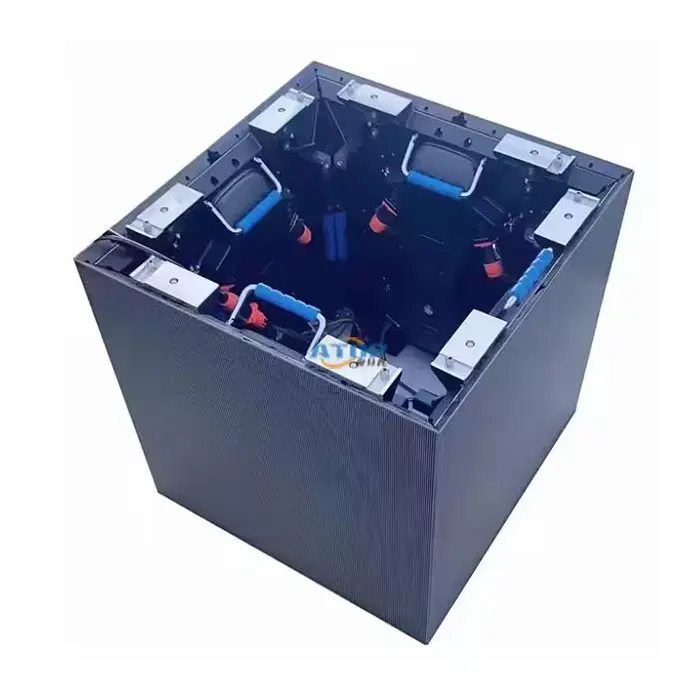

코너 야외 캐비닛

Shushi 코너 야외 캐비닛은 외벽 모서리, 도로 굴곡, 교차 기둥 및 기타 위치에 설치하기 위해 개발되었습니다. 두 개의 디스플레이 화면을 캐비닛 내부에 설정된 각도(90°및 120°가 일반적임)로 고정하여 콘텐츠를 동시에 두 방향으로 방송할 수 있습니다. 캐비닛은 옥외 내후성 페인트로 코팅된 고강도 알루미늄 합금으로 제작되어 돌출되거나 과도한 공간을 차지하지 않고 모서리 윤곽에 꼭 맞습니다. 바닥 장착용 플랜지 플레이트 또는 폴 장착용 후면 브래킷은 하단에 선택 사항입니다. 이는 상업 블록 코너, 명승지 교차로 내비게이션, 커뮤니티 코너 정보 화면 및 기타 시나리오의 광고에 적용됩니다.

재료 및 구조적 특징

통합된 L자형 구조

캐비닛 본체는 두꺼워진 아연도금 강판을 단단한 접합부와 접합 간격이 거의 없는 일체형 L자형 구조로 구부려 형성됩니다. 전체적으로 강한 강성, 내풍성, 변형 저항성을 자랑합니다. 응력 집중을 방지하고 보행자 안전을 향상시키기 위해 내부 모서리에 아크 전환이 채택되었습니다.

옥외 내후성 코팅

표면에는 UV 차단 실외 보호 코팅이 뿌려져 있어 햇빛, 비, 온도 변화에 장기간 노출되어도 페인트 벗겨짐, 녹 및 균열을 방지합니다.

경사진 상부 물 전환 및 완전 밀봉

모든 캐비닛 연결부는 경사진 물 전환 상단과 함께 고탄성 내후성 밀봉 스트립으로 덮여 있습니다. 빗물은 모서리 틈에 쌓이거나 스며들지 않고 상단을 따라 미끄러져 내려갑니다.

엇갈린 루버 열 방출

통풍구는 엇갈린 루버로 코너공간 특성에 맞게 구획되어 있습니다. 이는 열 방출을 위한 공기 대류를 생성하는 동시에 비와 모래가 캐비닛으로 역류하는 것을 방지합니다.

유연한 내부 공동 및 통합 배선

내부의 조정 가능한 결합 브래킷은 다양한 사양의 장비를 수용합니다. 바닥은 모서리 전용 통합 와이어 콘센트로 완전히 솟아올라 구역화되고 깔끔한 배선은 물론 물 축적 및 케이블 침수 방지를 구현합니다.

도난 방지용 자물쇠 및 녹 방지 경첩

캐비닛 도어는 바깥쪽 눈에 보이는 쪽에 설치되어 있으며 실외 도난 방지 잠금 장치와 두꺼운 녹 방지 경첩을 갖추고 있어 안정적으로 열고 닫을 수 있어 무단 접촉과 엿보기를 효과적으로 방지할 수 있습니다.

코너 피팅 디자인 공간 절약

전체적인 윤곽은 벽과 기둥의 각도에 딱 들어맞으며, 설치 후 주 통로 공간을 차지하지 않고 주변 환경과 조화를 이룹니다.

제품 장점

✅특별한 설치 지점을 위한 전용 모서리 모양

✅바람에 강한 일체형 구조

✅특화된 코너 방수 디자인

✅안정적인 작동을 위한 구역별 열 방출

✅유연하고 다양한 내부 레이아웃

✅물고임 방지 및 배선 표준화

✅편리한 유지보수와 완벽한 안전 보호

응용 시나리오

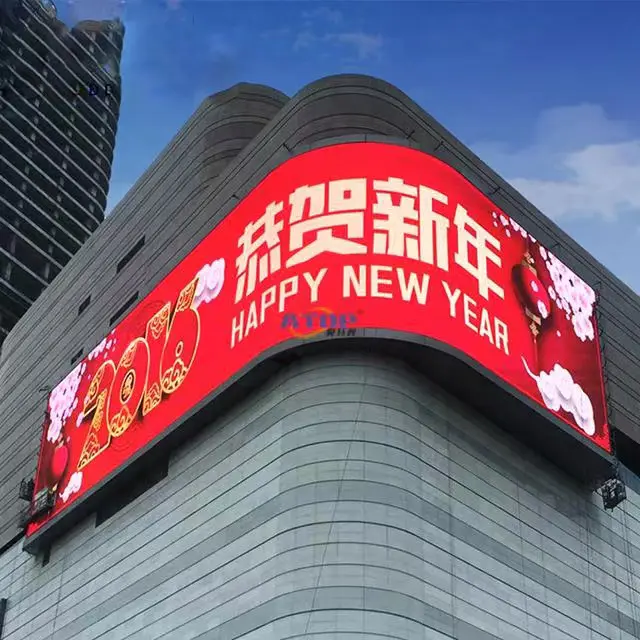

거리 벽 코너 정보 화면, 공원 울타리 코너 디스플레이 장비, 상업용 기둥 코너 광고 터미널, 건물 외부 접이식 각도 디스플레이 캐비닛, 커뮤니티 복도 코너 약전류 장비, 경관 트레일 코너 네비게이션 터미널, 주차장 코너 제어 캐비닛, 도시 도로 코너 공공 서비스 장비 등

설치 절차

1. 현장 측정: 맞춤화를 위한 기초로 실제 모서리 각도(예: 89°또는 91°)를 측정합니다.

2. 캐비닛 사용자 정의: 공장에서는 방수 조인트 및 장착 액세서리를 사전 설치하여 캐비닛을 필요한 각도로 용접하거나 구부립니다.

3. 고정: 벽 재료에 따라 구멍을 뚫거나 볼트를 삽입한 다음 캐비닛의 후면 플랜지 또는 걸이 러그를 단단히 고정합니다.

4.스크린 장착: 두 개의 스크린을 해당 표면 카드 슬롯에 별도로 밀어 넣고 압축 블록을 고정합니다.

5. 배선 및 밀봉: 내부 모서리를 통해 전원 및 신호 케이블을 끼우고 연결 후 방수 조인트를 조인 다음 밀봉 스트립이 완전히 닫혔는지 확인하십시오.

6. 시운전 및 완료: 양면 디스플레이 효과를 테스트하고 유지 관리 개구부를 밀봉하기 위해 전원을 켭니다.

사용시 주의사항

1. 설치 장소 선정

.부드러운 흙으로 인해 캐비닛이 기울어지는 것을 방지하기 위해 평평하고 견고한 바닥을 확보하십시오.

.보행자 및 후속 유지 관리를 위해 모퉁이 양쪽에 충분한 통로 공간을 확보하십시오.

.물이 고이기 쉬운 저지대나 빗물이 모이는 곳은 피하십시오.

2. 코너 방향 확인

.코너타입(좌측/우측 코너)을 확인하시고 현장 보행동선에 맞춰 설치하시기 바랍니다.

.양면 시야각은 두 통로의 주요 보행자 흐름을 커버해야 합니다.

3. 고정 및 바람 저항

.단단한 지면: 캐스터 브레이크를 사용하여 캐비닛이 미끄러지지 않도록 안정적으로 유지합니다.

.연약지반 : 강한 바람이나 외력에 의한 변위를 방지하기 위해 접지용 페그가 필수입니다.

.고층 건물/바람이 많이 부는 지역: 보강을 위해 추가 텐션 로프를 권장합니다.

4. 장비 설치

.상호 스트레스를 피하기 위해 두 개의 화면을 독립적으로 수정하십시오.

.캐비닛의 무게중심이 중앙에 유지되도록 일정한 두께의 스크린을 사용하십시오.

. 배선 시 케이블이 엉키지 않도록 왼쪽과 오른쪽으로 나누어 배선하십시오.

5. 열 방출 및 환기

.캐비닛 양쪽의 환기구를 막지 마십시오.

.내부 모서리에 10cm 이상의 방열 공간을 확보하십시오.

.환기루버 근처에 이물질이 쌓이지 않습니다.

6. 전기 안전

.실외 방수 전원 케이블을 채택하십시오.

.전선 커넥터에 방수 절연을 적용합니다.

.잔류전류 보호스위치를 권장합니다.

정기 유지 관리 가이드

일반적인 오작동 및 해결 방법

FAQ

Q1: 어떤 표준 각도가 지원되나요?

A: 주류 버전은 표준 벽과 기둥 모서리를 위한 90°직각 유형입니다. 특별한 현장 코너 사양을 위해 맞춤형 각도를 사용할 수 있습니다.

Q2: 캐비닛이 벽에서 얼마나 돌출되어 있나요? 통행에 방해가 될까요?

A: 캐비닛은 적당한 돌출 크기로 모서리에 밀착되도록 설계되어 주 통로 공간을 차지하지 않고 보행자의 이동을 방해하지 않습니다.

Q3: 설치 후 각도를 조정할 수 있나요?

A: 캐비닛 각도는 용접으로 고정되어 있으므로 현장에서 조정할 수 없습니다. 각도 수정을 위해서는 캐비닛 교체 또는 힌지 조절 가능 버전이 필요합니다.

Q4: 깨진 화면을 교체하는 방법은 무엇입니까?

A: 전면 커버(옵션 전면 유지 관리 도어)를 열거나 후면 유지 관리 패널을 제거하고 압축 블록을 풀어 전체 캐비닛을 분해하지 않고 스크린을 꺼냅니다.
